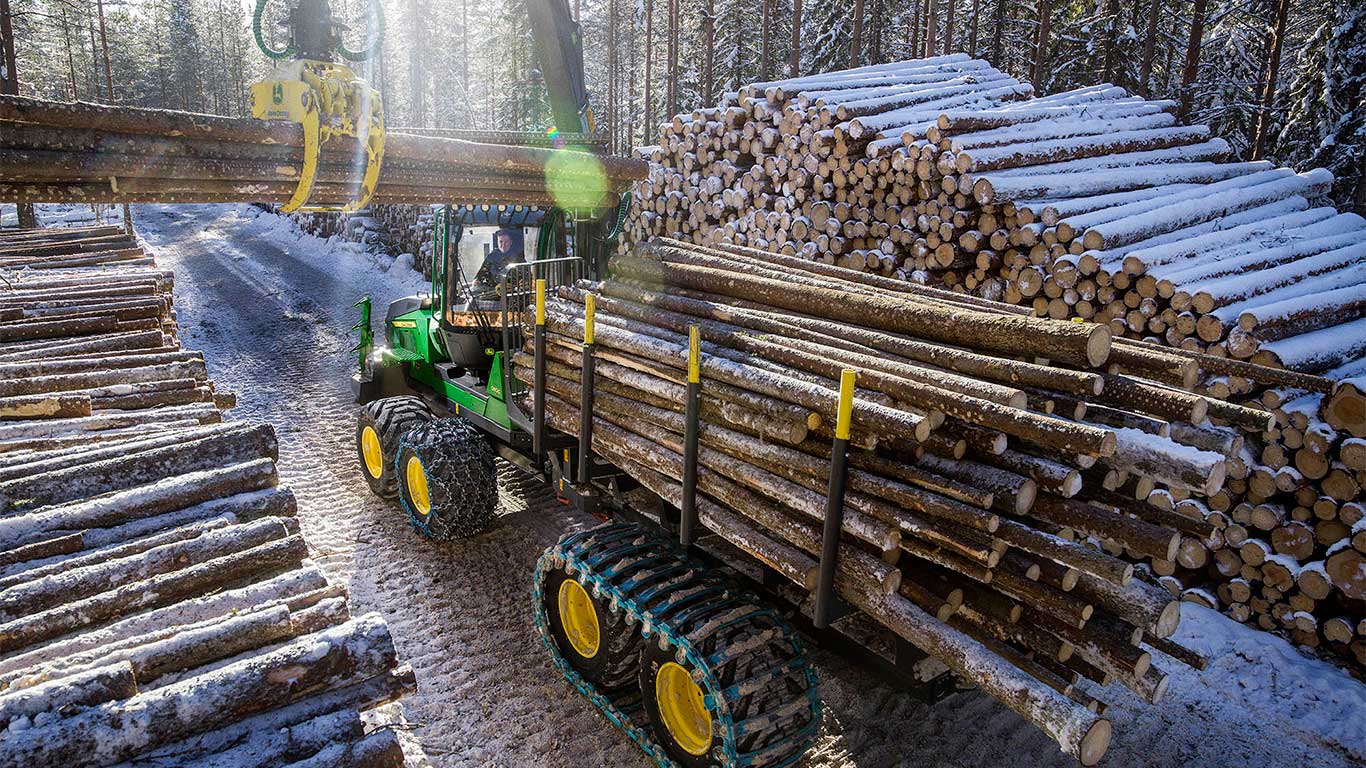

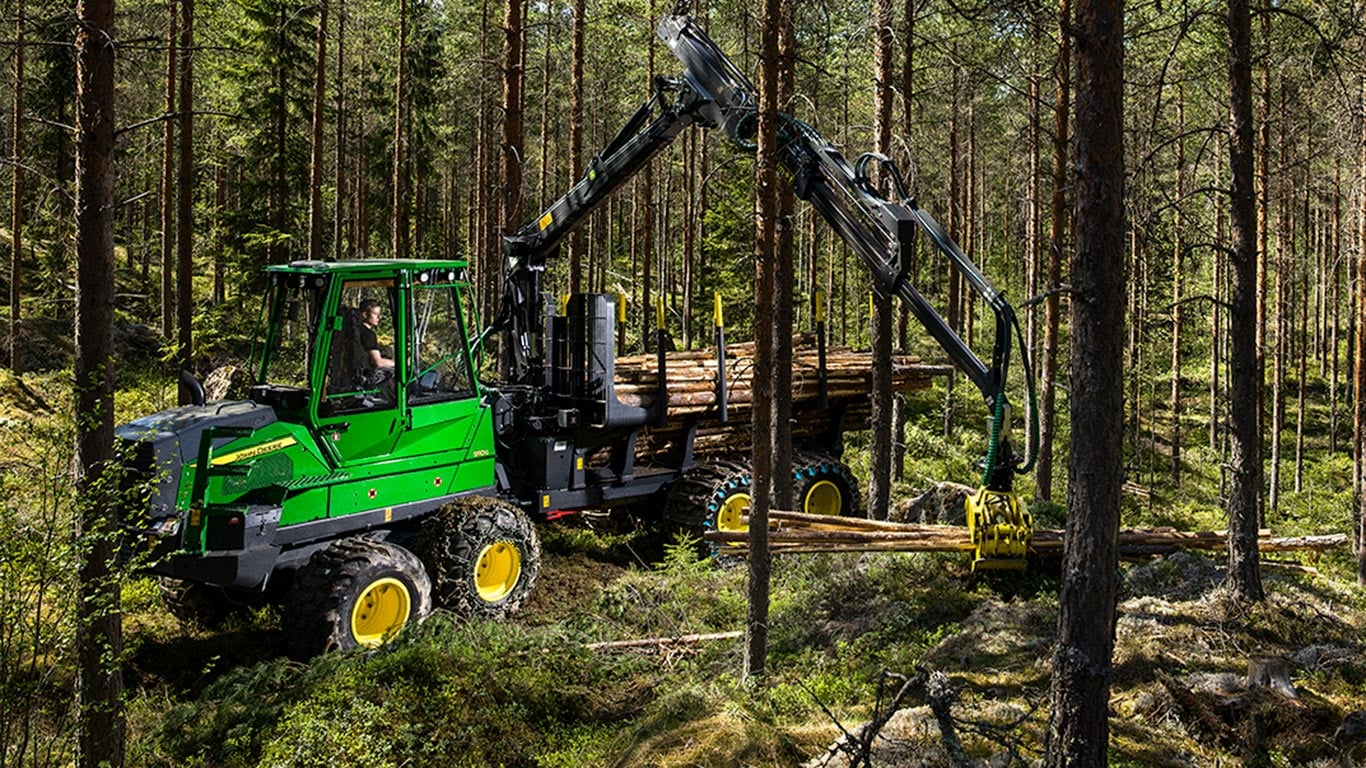

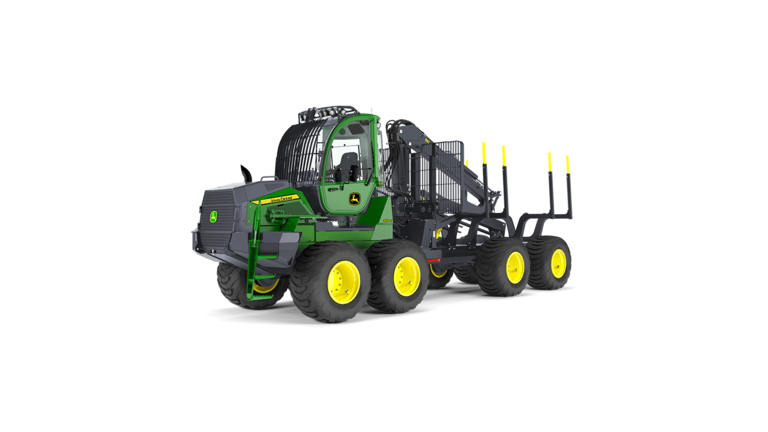

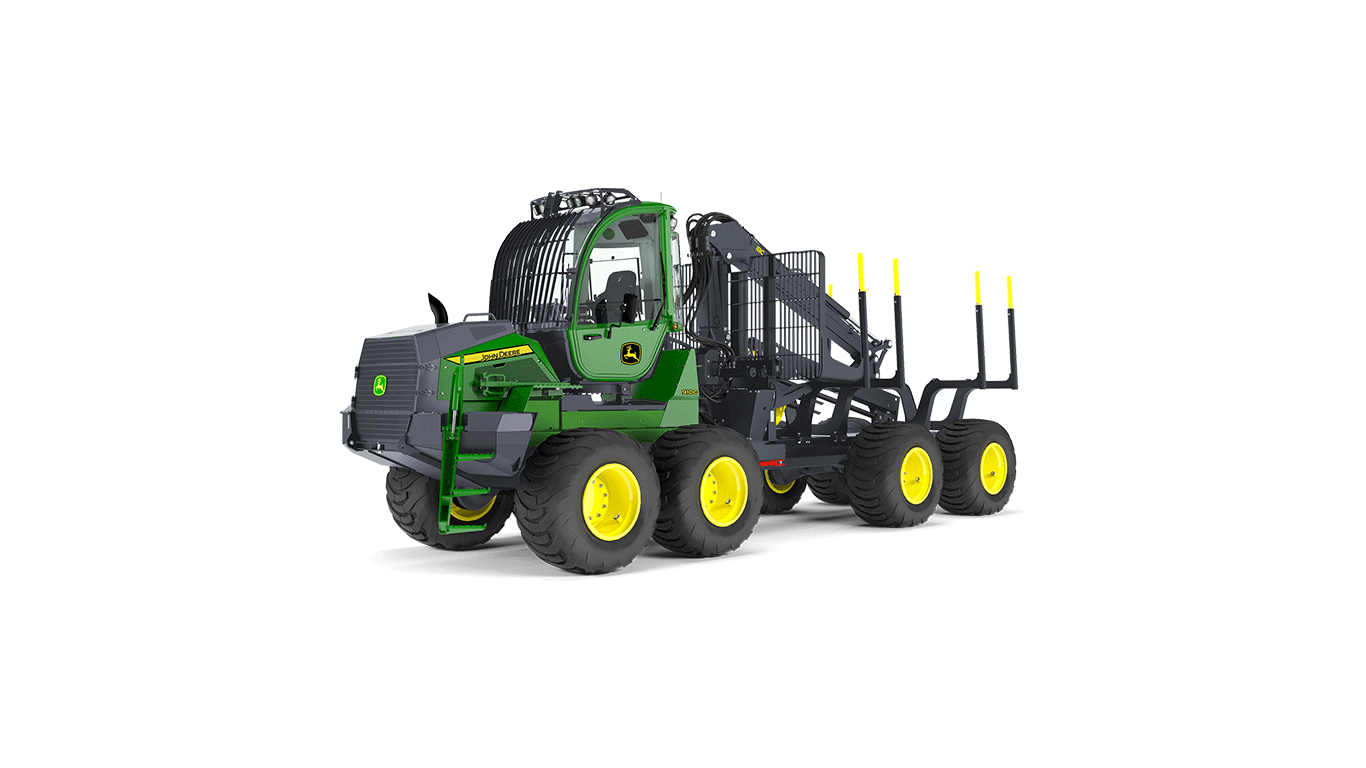

910G | Транспортьори

Характеристики

Интелигентно управление на стрелата IBC

Опционалната IBC се предлага за стрелите CF5. Стрелата се управлява лесно и прецизно: операторът управлява върха на стрелата директно, вместо да управлява независимо движения на шарнирните връзки на стрелата. Освен това, системата намалява значително броя на параметрите, които трябва да се настроят и повишава дълготрайността на конструкциите на стрелите и на хидравличните цилиндри.

Системата разполага с предварително определени гранични стойности и коригира операциите на стрелата в рамките на тези лимити, когато е необходимо. IBC системата има и отделна, предварително програмирана опция за разтоварване, когато се използват повече усиленото рамо на стрелата и движенията на стрелата.

В версия 2.0 на интелигентното управление на стрелата прецизността на управлението на грайфера е подобрена, особено на далечни разстояния. Софтуерът използва информация за позицията на грайфера, а скоростта на въртене при далечни разстояния е същата като тази на близки разстояния.

Електрическа амортизация на крайния ход на цилиндъра

IBC системата разполага и с електрическа амортизация на крайния ход за всички посоки на движение на основната стрела. Системата осигурява омекотяване на крайния ход на цилиндъра и избягва силните ударни натоварвания в крайните позиции, което прави управлението по-гладко и подобрява дълготрайността на стрелата.

Операторски настройки

Операторите могат да регулират общата скорост на действие на IBC системата, в зависимост от своите нужди. Освен това могат да регулират скоростта между различни части на стрелата или да я променят като използват разгъващата се стрела ръчно по време на работа. Системата се включва и изключва с натискането на един бутон.

Прочетете още

Адаптивно управление на задвижването

Адаптивното управление на задвижването е уникална стандартна характеристика в средните горски транспортьори от серия G. Системата за управление подобрява управляемостта и продуктивността на машините. Операторът избира желания режим на движение (Еко, Нормален, Мощен), подходящ за работните условия, и системата автоматично регулира скоростта на двигателя, за да съответства на натоварването на двигателя, и поддържа стабилна скорост на шофиране дори при високи натоварвания.

Управлението на задвижването позволява дизеловият двигател да работи плавно и да използва ефективно наличната максимална теглителна сила при ситуации с високо натоварване. Реакцията на педала за движение и съчленената рама са подобрени с интелигентно електронно филтриране.

Стрели XI и XE

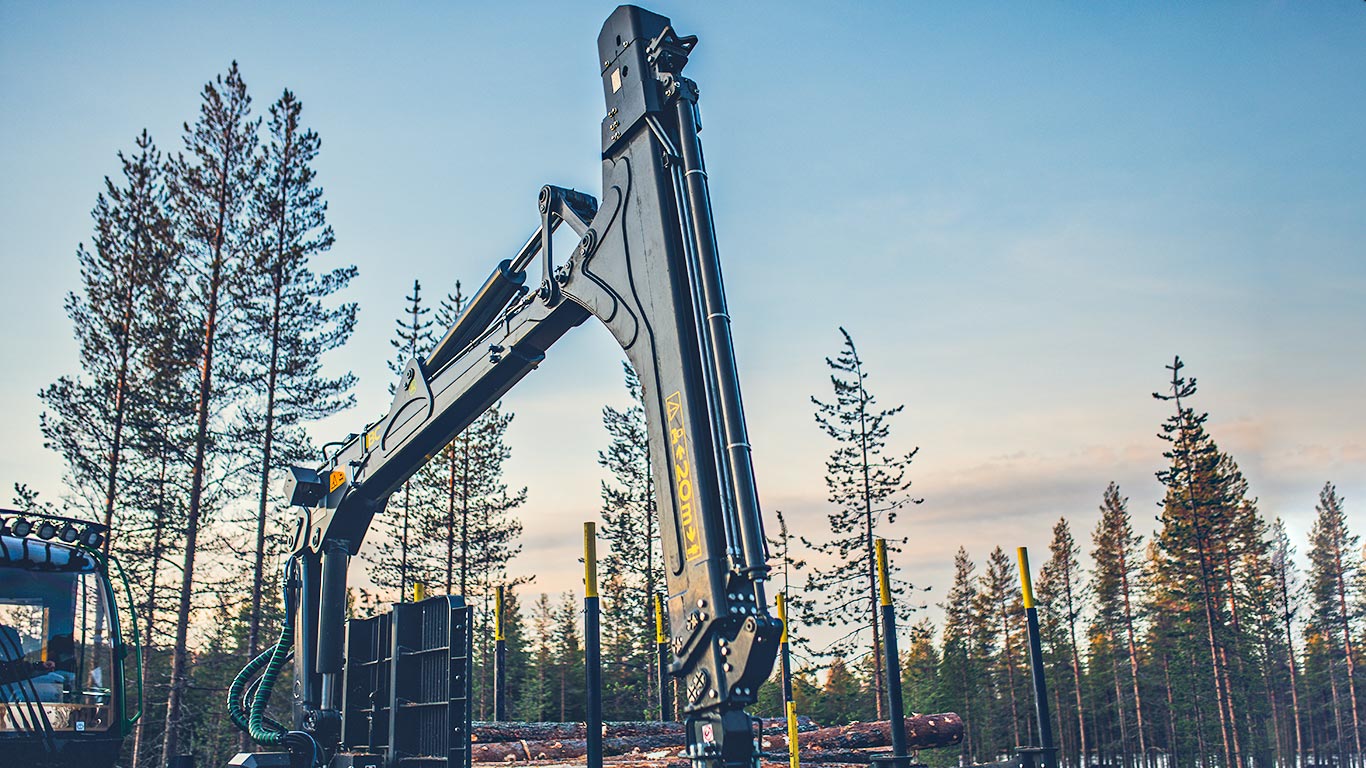

Стрела XI

Няма отвори, скоби или други аксесоари на предната страна на чупещото рамо на стрелата, които биха отслабили стрелата или такива, които лесно биха се повредили при удар. Маркучите и кабелите са закрити от конструкцията на стрелата и маркучите, преминаващи между основната част на стрелата и чупещото ѝ рамо, както и те тези в удължаващата част, са изменени.

Мощно удължение XE

Удължението XE е единично удължение и утлегар с външен корпус за CF5, CF7 и CF7S 8,5 м стрели за малък и среден размер горски транспортьори. Дизайнът е опростен и издръжлив. Лесен е за управление поради добрата геометрия, а видимостта към върха на стрелата е много добра с осветлението на удължението на стрелата. Благодарение на изключителната теглителна мощност, се увеличава производителността.

Добре защитен маршрут на маркучите

Маршрутите в основната стрела и Y-образната връзка са добре защитени, а самите маркучи са дълготрайни поради доброто маршрутизиране. Няма външни кръгове маркучи, така че стрелата се направлява по-лесно между дърветата при разреждане на клоните, а захващащото устройство се движи по-лесно между преградите в пространството за товарене.

Прочетете още

Прецизна и силна стрела

Прецизността и мощта на управлението на стрелката на транспортьорите от серия G са без аналог. Kонтролери, опростените CAN шини и модернизираните електрически системи осигуряват повече мощност, скорост и прецизно управление на стрелата.

Подобренията намаляват чувствителността към неизправности и ускоряват отстраняването им. Броят на предпазителите е намален благодарение на контролерите, които разпознават ситуации с повишен ток и прекъсват захранването, когато е необходимо, за да се защити оборудването.

Опционалното интелигентно управление на стрелите CF5 прави работата на транспортьора по-лесна и по-бърза и се подобрява производителността му. Управлението на стрелата е прецизно, бързо и лесно – операторът може да се фокусира върху контролирането на грайфера, а не върху движенията на стрелата. В версия 2.0 на интелигентното управление на стрелата прецизността на управлението на грайфера е подобрена, особено на далечни разстояния. Софтуерът използва информация за позицията на грайфера, а скоростта на въртене при далечни разстояния е същата като тази на близки разстояния.

Системи за управление и автоматизация

Системата за управление TimberMatic и потребителският интерфейс на транспортьорите от серия G са разработени допълнително и са подобрени, за да поддържат техническата надеждност на горската машина. TimberMatic се отличава с потребителски интерфейс, който може да се конфигурира, круиз контрол и дисплей за накланяне. Новата версия на софтуера позволява Дистанционен достъп до дисплея (RDA) през интернет (с MTG или друг модем). RDA позволява по-бързо отстраняване на неизправностите от сервизните техници и по този начин се увеличава полезното работно време.

Транспортьорите имат три модула: за кабината, за предната рама и за задната рама. Диагностиката и откриването на неизправности на TimberMatic са детайлни и илюстративни. CAN-шината увеличава надеждността на електрическата система: прости, немного свързвания, специална шина за двигателя и базовата машина.

TimberMatic Maps е стандартно оборудване за всички нови горски машини на John Deere. На базата на данните, предавани в реално време от Maps в TimberManager посредством облачна услуга, изпълнителят може да проследява продуктивността на горската машина и оставащото количество работа на обекта и да планира по-нататъшни операции.

FT4 двигател

Двигателите Final Tier 4 на John Deere отговарят на необходимите разпоредби за емисиите, като същевременно осигуряват повече мощност и въртящ момент. Мощността на John Deere 4045 PowerTech Plus, 4,5-литров 4-цилиндърен двигател е 118 kW.

По специално диапазоните на ниски обороти са с по-голям въртящ момент. Двигателят John Deere FT4 има максимален въртящ момент в класа си и широк диапазон на оборотите. Оборотите на двигателя остават стабилни по време на големи и бързи промени в товара.

По-доброто съединяване на мощния дизелов двигател със силовия тракт води до подобрена теглителна сила и отлична маневреност в гората. Двигателят е и Stage V-ready.

Двигателят FT4 и целият горивопровод могат да използват 20% биодизел.

Показване на повече Показване на по-малко

Спецификации

Разширяване на всички Свиване на всички

Спецификации

Двигател John Deere 4045, 4,5 л

Мощност 118 kW (1900 об./мин.)
Въртящ момент 650 Nm (1400-1600 об./мин.)

Теглителна сила

22,5 гуми: 110 кН
24,5 гуми: 150 кН

Хидравлика: обем на помпата 120 см³

Стрела

John Deere CF5
- обсег 8,5 м до 10 м

Товарен отсек

добра видимост към товарния отсек
тесен товарен отсек 3,5 м²
широк товарен отсек 4,0 м²

Товароносимост 9 тона (22,5); 10 тона (24,5)

Система за управление TimberMatic

ОПЦИОНАЛНИ АКСЕСОАРИ

Неподвижна или въртяща се и нивелираща се кабина

IBC за стрели CF5

Две опции за дължина: къса 8655 мм, дълга 9055 мм

Две опции за колесна база в задната част: къса 4400 мм, дълга 4800 мм

Гуми

6W: 34 и 24,5
8W: 22,5 или 24,5

РАЗМЕРИ

Минимално тегло с въртяща се и нивелираща се кабина

6W, 24,5 гуми: 15 000 кг
8W, 22,5 гуми: 14 700 кг
8W, 24,5 гуми: 16 600 кг

Минимална ширина с гуми от серия 700

22,5: 2700 мм
24,5: 2780 мм

Ъгъл на завиване +44^o

Показване на повече Показване на по-малко
