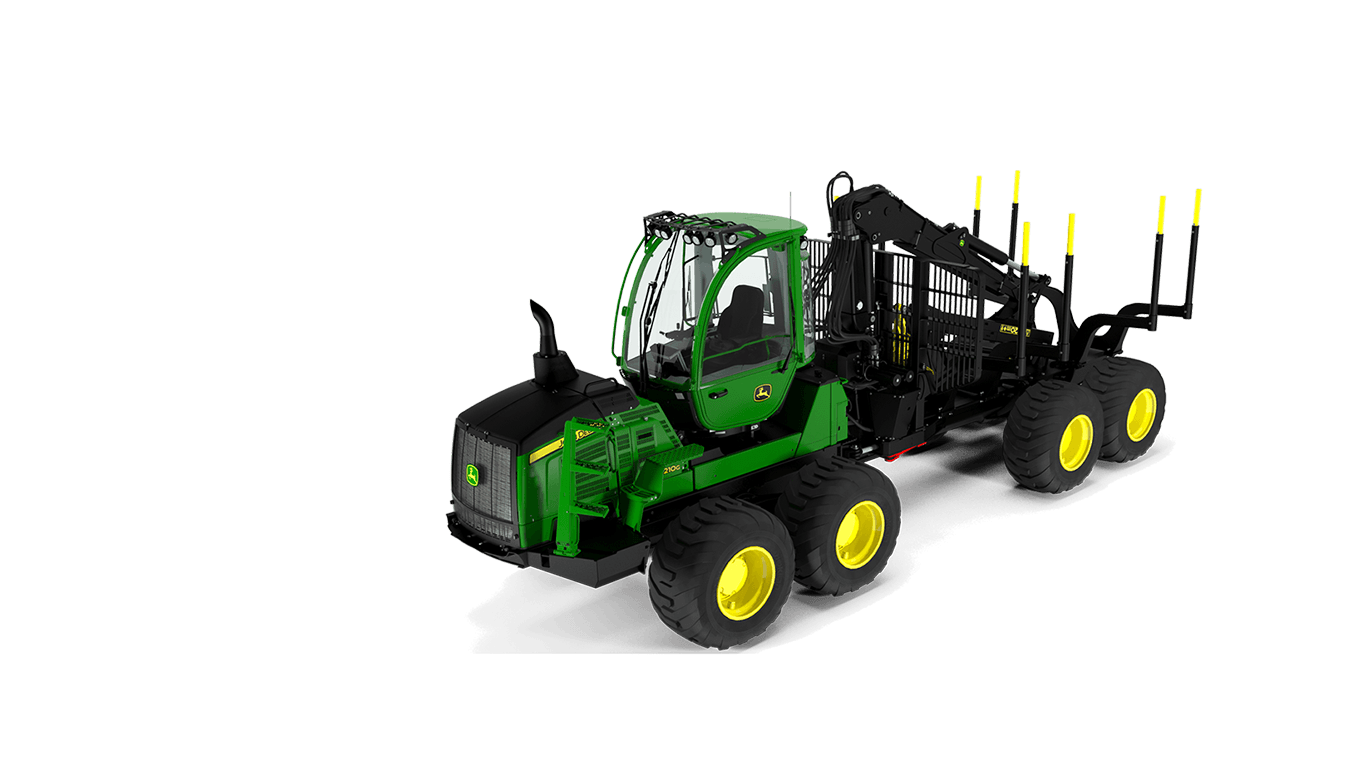

1210G

Характеристики

Интелигентно управление на стрелата IBC

Опцията IBC (Интелигентно управление на стрелата) за транспортьори е крайъгълния камък в технология за манипулиране и превоз на дървесни трупи. Стрелата се управлява лесно и прецизно: операторът управлява върха на стрелата директно, вместо да управлява независимо движения на шарнирните връзки на стрелата. Освен това, системата намалява значително броя на параметрите, които трябва да се настроят и повишава дълготрайността на конструкциите на стрелите и на хидравличните цилиндри.

Стрелата функционира като едно цяло
IBC системата ви позволява да управлявате целия товарач като една машина и вече не е нужно да се учите да управлявате заедно няколко различни движения на стрелата. Управлението на грайфера е подобно на управлението на движенията на вашата собствена ръка. IBC системата направлява стрелата там, където операторът иска да бъде грайфера. Системата разполага с предварително определени гранични стойности и коригира операциите на стрелата в рамките на тези лимити, когато е необходимо. В версия 2.0 на интелигентното управление на стрелата прецизността на управлението на грайфера е подобрена, особено на далечни разстояния. Софтуерът използва информация за позицията на грайфера, а скоростта на въртене при далечни разстояния е същата като тази на близки разстояния.

IBC системата има и отделна, предварително програмирана опция за разтоварване, когато се използват повече усиленото рамо на стрелата и движенията на стрелата.

електрическа амортизация на крайния ход на цилиндъра
IBC системата разполага и с електрическа амортизация на крайния ход за всички посоки на движение на основната стрела. Системата осигурява омекотяване на крайния ход на цилиндъра и избягва силните ударни натоварвания в крайните позиции, което прави управлението по-гладко и подобрява дълготрайността на стрелата.

Операторски настройки
Операторите могат да регулират цялостнатаобщата скорост на действие на IBC системата, в зависимост от своите нужди. Освен това могат да регулират скоростта между различни части на стрелата или да я променят като използват разгъващата се стрела ръчно по време на работа. Системата се включва и изключва с натискането на един бутон.

Прочетете още

Адаптивно управление на задвижването

Адаптивното управление на задвижването е уникална стандартна характеристика в средните горски транспортьори от серия G. Системата за управление подобрява управляемостта и продуктивността на машините. Операторът избира желания режим на движение (Еко, Нормален, Мощен), подходящ за работните условия, и системата автоматично регулира скоростта на двигателя, за да съответства на натоварването на двигателя, и поддържа стабилна скорост на шофиране дори при високи натоварвания.

Управлението на задвижването позволява дизеловият двигател да работи плавно и да използва ефективно наличната максимална теглителна сила при ситуации с високо натоварване. Реакцията на педала за движение и съчленената рама са подобрени с интелигентно електронно филтриране.

Стрели XI и XE

Стрела XI

Няма отвори, скоби или други аксесоари на предната страна на чупещото рамо на стрелата, които биха отслабили стрелата или такива, които лесно биха се повредили при удар. Маркучите и кабелите са закрити от конструкцията на стрелата и маркучите, преминаващи между основната част на стрелата и чупещото ѝ рамо, както и те тези в удължаващата част, са изменени.

Мощно удължение XE

Удължението XE е единично удължение и утлегар с външен корпус за CF5, CF7 и CF7S 8,5 м стрели за малък и среден размер горски транспортьори. Дизайнът е опростен и издръжлив. Лесен е за управление поради добрата геометрия, а видимостта към върха на стрелата е много добра с осветлението на удължението на стрелата. Благодарение на изключителната теглителна мощност, се увеличава производителността.

Добре защитен маршрут на маркучите

Маршрутите в основната стрела и Y-образната връзка са добре защитени, а самите маркучи са дълготрайни поради доброто маршрутизиране. Няма външни кръгове маркучи, така че стрелата се направлява по-лесно между дърветата при разреждане на клоните, а захващащото устройство се движи по-лесно между преградите в пространството за товарене.

Прочетете още

дълга талига

Версията с дълга талига на транспортьора 1210G се предлага за сеч на терени с лоша носимоспособност. Разстоянието между главините на предните и задните колела в задната талига е с 390 mm повече от това при стандартния модел. Силовото предаване и радиусът на завиване са същите както при стандартната машина, оборудвана с HD портална талига. Решението с дълга талига работи при нормални и терени с лоша носимоспособност. Дългата талига осигурява стабилност при преминаване над препятствия по скалисти терени, а ниският натиск върху терена на предното и задно шаси на машината я правят отличен избор за сеч на терени с лоша носимоспособност.

Системи за управление и автоматизация

Системата за управление TimberMatic и потребителският интерфейс на транспортьорите от серия G са разработени допълнително и са подобрени, за да поддържат техническата надеждност на горската машина. TimberMatic се отличава с потребителски интерфейс, който може да се конфигурира, круиз контрол и дисплей за накланяне. Новата версия на софтуера позволява Дистанционен достъп до дисплея (RDA) през интернет (с MTG или друг модем). RDA позволява по-бързо отстраняване на неизправностите от сервизните техници и по този начин се увеличава полезното работно време.

Транспортьорите имат три модула: за кабината, за предната рама и за задната рама. Диагностиката и откриването на неизправности на TimberMatic са по-детайлни и илюстративни. CAN-шината увеличава надеждността на електрическата система: simple, fewer connections, a dedicated bus for the engine and the base machine.

Въртяща се и нивелираща се или неподвижна кабина

Комфортът в кабината е фактор за продуктивността. Кабината на горската машина на John Deere е комфортна и създава ергономична работна среда. Кабината се предлага в неподвижна версия, както и въртяща се и нивелираща се версия.

Нивелиращата и въртяща се кабина помага на оператора да поддържа правилната работна поза, за да предотврати напреженията върху зоните на гърба и раменете. Операторът може да седи изправен дори и при неравен терен и кабината може да се завърти във всички посоки така, че операторът да е с лице към зоната на работа. Кабината има повече пространство за краката отпред и седалката има две различни настройки за височина. Доказаната и ефективна система за поглъщане на вибразии подобрява допълнително работните условия. Функциите за нивелиране и завъртане са опция при харвестърите. Кабината е неподвижна, ако не са избрани тези опции.

Фиксираната кабина за транспортьори е напълно различна конструкция. Едно от предимствата на фиксираната кабина за транспортьори е ниския център на тежестта, което осигурява усещане за стабилност на оператора, когато седи в седалката. Големите прозорци предлага добра видимост във всяка посока, а също и в близост до машината и нейните гуми. Кабината има гумени опори, които поглъщат вибрациите. Нивото на шума във фиксирана кабина за транспортьори е ниско и съответства на това на нивелираща се и въртяща кабини.

За почивките за хранене кабините са оборудвани с мини фурна и хладилник.

Материалите в интериора на кабината са избирани така, че да бъдат лесни за почистване. Материалът, подобен на кожа, на възглавниците е лесен за почистване. Неопреновите пера на чистачките са по-издържливи от перата от естествен каучук.

Ергономичната седалка, климатичната уредба и отоплението, сенниците и щорите, както и чистачките за страничния прозорец допълнително осигуряват комфорта в кабината. По време на работа в тъмната част на денонощието е необходимо силно осветление, поради което светлините непрекъснато се подобряват, за да се увеличи видимостта през есента и зимата.

Прецизна и силна стрела

Прецизността и мощта на управлението на стрелата на средните транспортьори от серия G са без аналог. Kонтролери, опростените CAN шини и модернизираните електрически системи осигуряват мощност, скорост и прецизно управление на стрелата.

Подобренията намаляват чувствителността към неизправности и ускоряват отстраняването им. Броят на предпазителите е намален благодарение на контролерите, които разпознават ситуации с повишен ток и прекъсват захранването, когато е необходимо, за да се защити оборудването.

Опционалното интелигентно управление на стрелите прави работата на транспортьора по-лесна и по-бърза и се подобрява производителността му. Управлението на стрелата е прецизно, бързо и лесно – операторът може да се фокусира върху контролирането на грайфера, а не върху движенията на стрелата. В версия 2.0 на интелигентното управление на стрелата прецизността на управлението на грайфера е подобрена, особено на далечни разстояния. Софтуерът използва информация за позицията на грайфера, а скоростта на въртене при далечни разстояния е същата като тази на близки разстояния.

FT4 двигател

Двигателите Final Tier 4 на John Deere отговарят на необходимите разпоредби за емисиите, като същевременно осигуряват повече мощност и въртящ момент. Мощността и въртящият момента на двигателя John Deere 6068 PowerTech Plus са безспорно по-големи от неговия предшественик – около 5-8,5% по-високи в зависимост от модела.

По специално диапазоните на ниски обороти са с много по-голям въртящ момент от този на Е-моделите. Двигателят John Deere FT4 има максимален въртящ момент в класа си и широк диапазон на оборотите. Оборотите на двигателя остават стабилни по време на големи и бързи промени в товара.

По-доброто съединяване на мощния дизелов двигател със силовия тракт води до подобрена теглителна сила и отлична маневреност в гората.

Двигателят FT4 и целият горивопровод могат да използват 20% биодизел.

Показване на повече Показване на по-малко

Спецификации

Двигател	John Deere 6068 PowerTech Plus, 6.8 l Мощност 156 (1600-1900 об./мин.) kW Въртящ момент 935 (@ 1300-1500 об./мин.) Nm
Теглителна сила	175 кН
Товароносимост	13,000 кг
Товарен отсек	добра видимост към товарния отсек 4.0 / 4.6/4.7 (тесен/широк) м² 4.0-4.8 м²VLS
Kабина	Неподвижна или въртяща се и нивелираща
Стрела	John Deere CF7 обсег 8,5 м до 10 м
Система за управление	TimberMatic
Минимално тегло	16,180 (6W) кг 18,080 (8W) кг
дължина	9,770 / 10,770 мм
Минимална ширина Ъгъл на завиване +44^o	600-Гуми: 2746 мм 700-Гуми: 2956/3050 мм 800-Гуми: 2990/3086 мм
