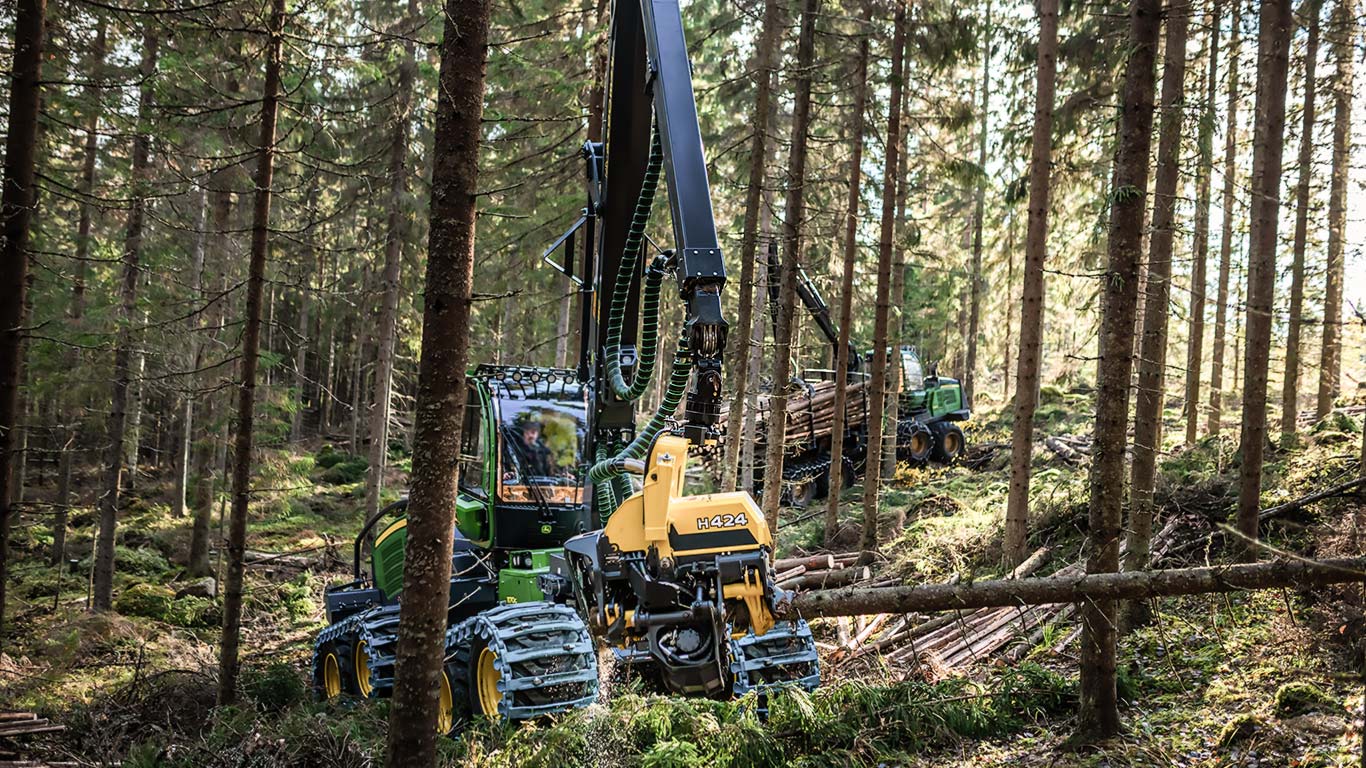

1170G

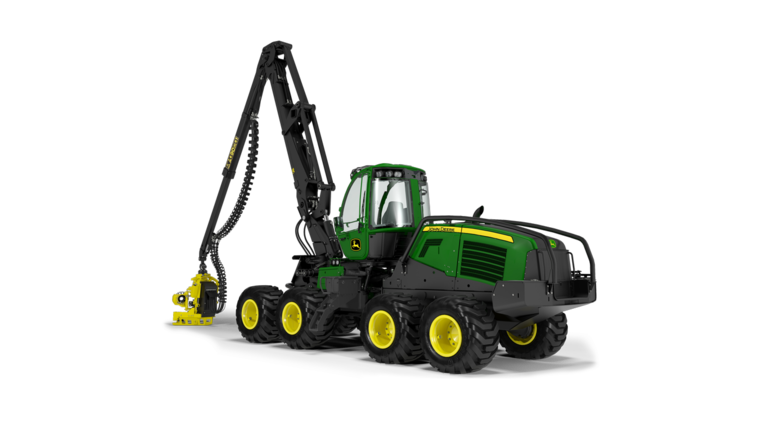

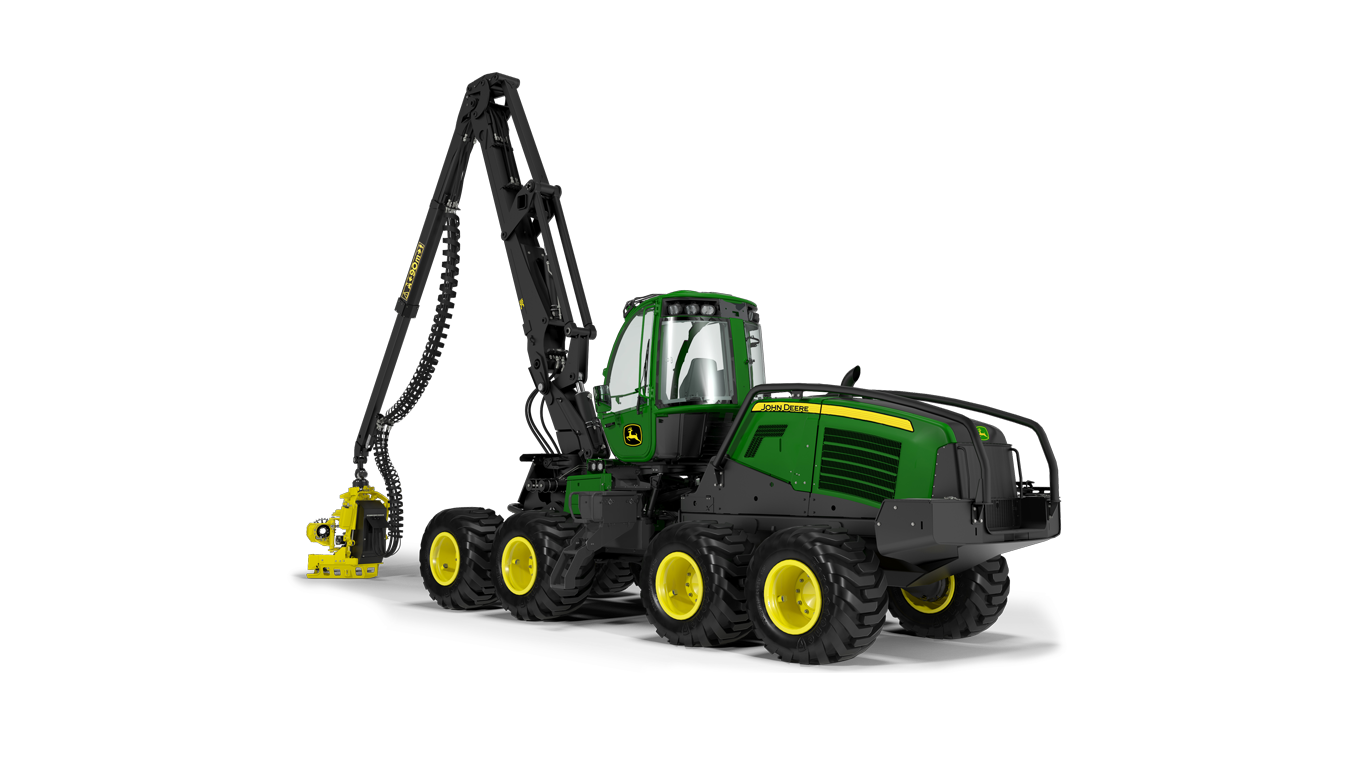

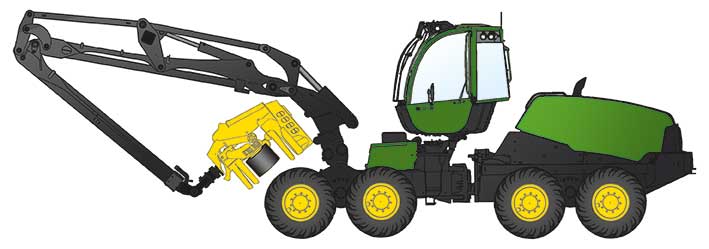

1170GКолесен харвестър

Подобрена видимост с нов дизайн на задната рамка
7% по-висока мощност на двиганеля
По-голяма работна хидравлична помпа
Интелигентно управление на стрелата като опция

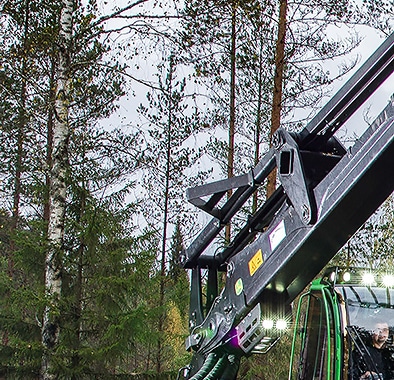

Интелигентно управление на стрелата

Маневрирането на главата на харвестъра между дърветата е вече толкова лесно като да вземеш чаша кафе със собствената си ръка. Стрелата реагира плавно и системата се грижи за всички движения на стрелата.

Прочетете още Прочетете още Интелигентно управление на стрелата

Характеристики

Разширяване на всички Свиване на всички

TimberMatic Maps

TimberMatic Maps регистрира маршрута на харвестъра и отсечения дървен материал с точна локация на всички трупи. Транспортьорите, работещи на същия обект виждат точната ситуация в реално време и операторът на харвестъра също вижда местоположението на транспортьорите. Операторите могат да маркират зоните, които трябва се да избягват, и трудните зони на картата и всякакви други пояснения за терена. Комуникацията между операторите ще се подобри, тъй като данните се съхраняват в системата и не зависят от паметта на човек. Данните между машините се обновяват чрез облачна услуга.

TimberMatic Maps е стандартна функция в новите горски машини на John Deere и се предлага с комплект за преоборудване за стари модели. Приложението изисква компютър 4G MTG и HPC15 (XL4).

Прочетете още

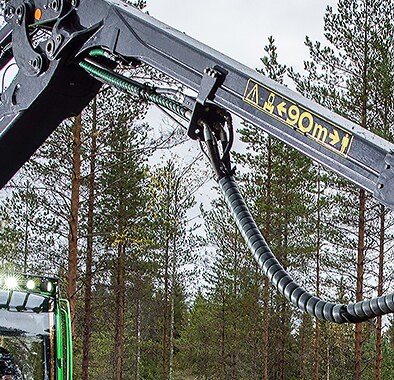

Интелигентно управление на стрелата IBC

IBC системата на харвестъра е настроена прецизно спрямо работния цикъл. Траекторията и функционирането на стрелата се променя в зависимост от това дали работната глава на харвестъра е празна или държи дърво.

IBC подобрява работната ергономия и насочва оператора при правилното използване на разгъването на стрелата. Работата на стрелата става по-мека и по-плавна, поради което се намалява напрежението по цялата стрела.

Върхът на стрелата автоматично следва желаната траектория. Изборът на режим на работа по хълм прави траекторията подходяща за работа по наклон.

Работната глава на харвестъра се придвижва до оптималната височина на работа. Системата насочва употребата на разгъването интелигентно по време на различните фази на работа и намалява усилията върху стрелата.

Интелигентният контрол на завъртането на стрелата подобрява контрола върху движенията и при голям обсег. Стрелата се използва лесно и се управлява прецизно.

Прочетете още

Адаптивно управление на задвижването

Адаптивното управление на задвижването е софтуерно базирана система за управление, която подобрява управляемостта и силно повишава продуктивността на горските машини от серия G на John Deere. Системата регулира автоматично оборотите на двигателя в зависимост от натоварването на двигателя в диапазона на оборотите при движение на машината. Минималният и максималния диапазон се задават в TimberMatic. Системата осигурява високи и стабилни обороти на двигателя при голямо натоварване на двигателя, подобрявайки използването на двигателната мощност по време на едновременно придвижване и работа на стрелата. Високите обороти на двигателя се използват само при необходимост, което понижава нивото на шум и разхода на гориво.

Управлението на мощността на двигателя дава приоритет на работната помпа пред задвижващата помпа: оборотите на двигателя и хидравличната мощност, подавани на главата на харвестъра, се поддържат при едновременна обработка на дърветата и придвижване.

Докато се обработва дърво, системата регулира оборотите на двигателя на базата на настройките за управление на мощността, необходима за обработката. Адаптивното управление на задвижването е уникална стандартна характеристики, която се предлага само от John Deere.

Въртяща се и нивелираща се или неподвижна кабина

Комфортът в кабината е фактор за продуктивността. Кабината на горската машина на John Deere е комфортна и създава ергономична работна среда. Кабината се предлага в неподвижна версия, както и въртяща се и нивелираща се версия.

Нивелиращата и въртяща се кабина помага на оператора да поддържа правилната работна поза, за да предотврати напреженията върху зоните на гърба и раменете. Операторът може да седи изправен дори и при неравен терен и кабината може да се завърти във всички посоки така, че операторът да е с лице към зоната на работа. Кабината има повече пространство за краката отпред и седалката има две различни настройки за височина.

Доказаната и ефективна система за поглъщане на вибразии подобрява допълнително работните условия.

Функциите за нивелиране и завъртане са опция при харвестърите. Кабината е неподвижна, ако не са избрани тези опции. За почивките за хранене кабините са оборудвани с мини фурна и хладилник. Материалите в интериора на кабината са избирани така, че да бъдат лесни за почистване. Материалът, подобен на кожа, на възглавниците е лесен за почистване. Неопреновите пера на чистачките са по-издържливи от перата от естествен каучук.

Ергономичната седалка, климатичната уредба и отоплението, сенниците и щорите, както и чистачките за страничния прозорец допълнително осигуряват комфорта в кабината. По време на работа в тъмната част на денонощието е необходимо силно осветление, поради което светлините непрекъснато се подобряват, за да се увеличи видимостта през есента и зимата.

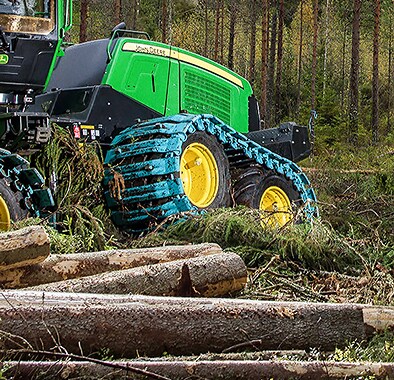

Нов дизайн на задната рама

Двигателят, хидравличната помпа, охладителят и резервоарът се намират на задната рама в обратен ред, което снижава конструкцията на задната рама и подобрява видимостта отзад.

Нивото на шум в кабината е намалено чрез разполагане на вентилатора на охладителя в задния край на рамата на машината.

При новия дизайн компонентите за обслужване са леснодостъпни.

Final Tier 4 двигател

Двигателите Final Tier 4 на John Deere отговарят на необходимите разпоредби за емисиите. Мощността на двигателя е намалена със 7%, а въртящият момент – с 4,6%, в сравнение с двигателя IT4. Дори и с по-голямата мощност, двигателят FT4 на John Deere е много нисък разход на гориво, общият разход на течности е забележимо по-нисък в сравнение с двигателя IT4.

Двигателят John Deere FT4 има максимален въртящ момент в класа си и широк диапазон на оборотите. Оборотите на двигателя остават стабилни по време на големи и бързи промени в товара. Двигателят FT4 и целият горивопровод могат да използват 20% биодизел.

Система за управление и автоматизация

Системата за управление TimberMatic за харвестърите от серия G на John Deere включва всичко необходимо за управлението и наблюдението на базовата машина, като измерванията се правят и запазват в един конфигурируем потребителски интерфейс. Употребата на само една система прави работата на оператора по-бърза и по-лесна. Към TimberMatic са добавени няколко датчика на налягането, с което става възможно регулиране на повечето настройки от кабината – дори без инструменти.

Датчиците на налягане правят настройките на машината и наблюдаването на условия по-лесно от бордовия компютър:

налягания на работната и на трансмисионната помпа
ножове за подкастряне
подаващи валци.

Освен това новата версия на софтуера позволява Дистанционен достъп до дисплея (RDA) през интернет (с MTG или друг модем). RDA означава по-бързо отстраняване на неизправностите от хората от техническата поддръжка и по този начин се подобрява полезното работно време на машината. Новите управляващи модули опростяват електрическата система и осигуряват добавен капацитет за обработка.

Диагностиката за откриване на неизправности на TimberMatic са подобрени. Новата диагностика за откриване на неизправности на TimberMatic ускоряват значително установяването на повредата. С новите контролери MECA сега е възможно да се види точното място на повредата в CAN-шината и да се отремонтира бързо и лесно. На дисплея на TimberMatic се появява икона за грешка и когато се щракне върху иконата, виждате CAN-шината, показваща мястото на повредата.

Освен това системата спира захранването към датчика или актуатора, ако се открие претоварване или късо съединение, и машината може да продължи да работи. Това силно подобрява полезното работно време.

Показване на повече Показване на по-малко
